無功補償電容器串電抗是為了達到什么目的

返回列表來源：發布日期：2026-01-23 16:11:11【大中小】

無功補償電容器串聯電抗器是電力系統中一種常見配置，這一設計具有多重重要目的。這種組合不僅能提升系統穩定性，還能有效保護電容器本身，同時抑制電網諧波干擾。那么，無功補償電容器串聯電抗究竟為了達到什么具體目的呢？

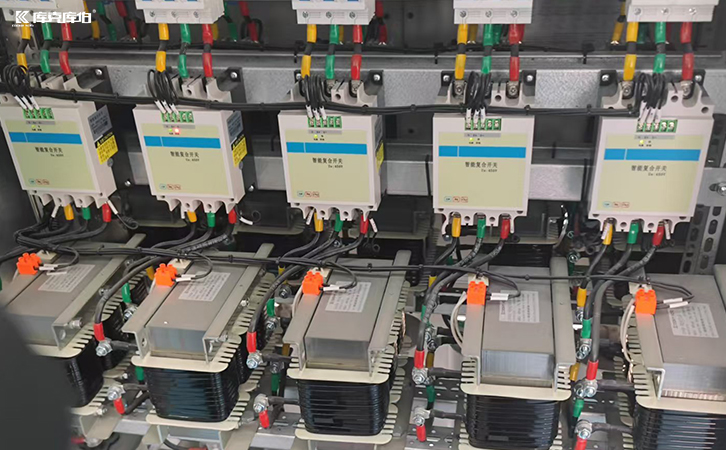

無功補償電容器

串聯電抗器的首要目的是限制電容器合閘時的沖擊電流。當電容器投入電網瞬間會產生極大的涌流，加裝電抗器能有效抑制這種暫態沖擊，避免開關設備損壞。這種保護機制顯著提升了電容器的使用壽命和系統操作安全性。

抑制電網諧波放大是串聯電抗器的關鍵作用。電力系統中的諧波可能與電容器形成諧振回路，導致諧波電流被放大數倍。串聯適當比例的電抗器可以改變諧振頻率，避免系統固有頻率與諧波頻率重合，從而保護電容器和整個電網。

調節補償特性是串聯電抗器的重要功能。通過選擇不同電抗率的電抗器，可以調整電容器的補償效果，使其在特定諧波環境下仍能正常工作。這種靈活性使得無功補償裝置能夠適應各種復雜的電網環境，提高系統適應性。

提高系統穩定性也是串聯電抗器的重要目的。在發生短路故障時，電抗器能夠限制短路電流，減少對電容器的沖擊。同時還能降低操作過電壓對電容器的影響，確保無功補償系統在各種工況下都能穩定運行。

現代智能電網中，串聯電抗器的選擇更加精細化。根據不同諧波含量和環境條件，工程師會計算最佳電抗率，通常采用5%-7%電抗率來抑制5次以上諧波，而12%-13%電抗率則針對3次諧波設計，實現精準防護。

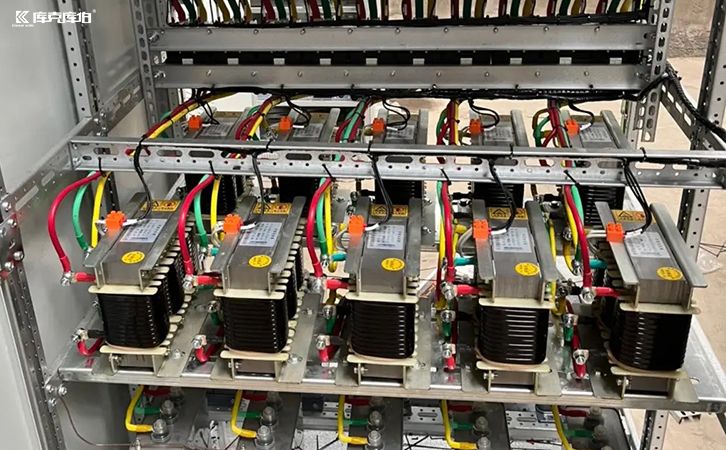

無功補償電容器

綜合來看，無功補償電容器串聯電抗器是為了實現多重保護與優化目標。這一配置不僅提升了電容器本身的運行安全性，還改善了整個電網的電能質量。隨著電力系統復雜度增加，串聯電抗器的設計與應用將繼續發揮關鍵作用。
