什么情況下需要投入有源濾波器整柜
在工業現場,越來越多的電氣設備采用了變頻器、整流裝置、ups、電焊機、伺服電機等智能控制設備,這些裝置在提高生產效率的同時,也帶來了諧波污染。此時,就需要投入有源濾波器整柜(apf整柜)來治理。那么,到底在什么情況下才需要使用有源濾波器整柜呢?
一、什么是有源濾波器整柜?
有源濾波器是一種基于電力電子技術的動態諧波治理設備。它通過實時檢測系統電流波形,反向注入與諧波等幅反相的電流,從而抵消諧波分量,實現電流波形的近似正弦化。

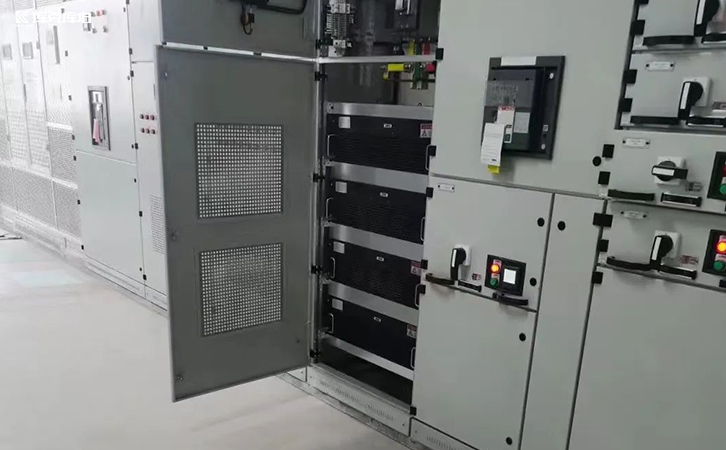

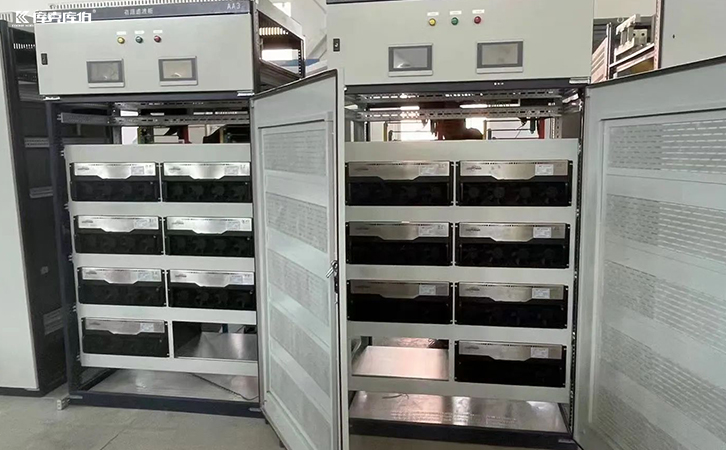

而有源濾波器整柜,則是將apf主機、控制系統、保護單元、散熱模塊和監控裝置集成在一個整體柜體中,便于安裝、維護與集中治理,常用于工業企業或大型配電站。
二、以下幾種情況必須考慮投入有源濾波器整柜
1.現場諧波電流含量超標
當通過電能質量分析儀或諧波測試儀檢測發現:
電流總諧波畸變率(thdi)超過 5%(國家標準gb/t 14549要求);
某些特定次諧波(如第5次、第7次)電流幅值異常突出;
這表明電網中諧波污染嚴重,必須投入有源濾波器整柜進行治理。
2.電容器頻繁損壞或熔斷
當低壓無功補償柜中的電容器經常鼓包、爆裂或熔斷器熔斷時,往往是諧波電流流入電容器所致。
3.變壓器異常發熱或噪音增大
諧波電流會在變壓器鐵芯中產生附加損耗,形成諧波磁通,使其運行溫度上升、嗡鳴聲變大。
4.系統出現電壓波形畸變或控制系統誤動作
當配電系統中電壓波形明顯不正弦,或plc、變頻器、繼電保護裝置頻繁誤動作時,往往是諧波干擾信號導致的。
尤其是高次諧波(11次、13次以上)干擾通信與控制信號,嚴重時可造成設備停機。
有源濾波器整柜就像電網的“凈化器”,它能在復雜的工業現場中,實時過濾掉諧波污染,讓供電系統回歸純凈、穩定與高效。
