在工業和電力系統中，諧波問題日益突出。諧波不僅會對設備的正常運行造成影響，還可能導致系統效率降低和設備損耗增加。為了解決這一問題，有源濾波器apf作為一種高效的諧波治理工具，已廣泛應用于各類電力系統中。

一、什么是有源濾波器？

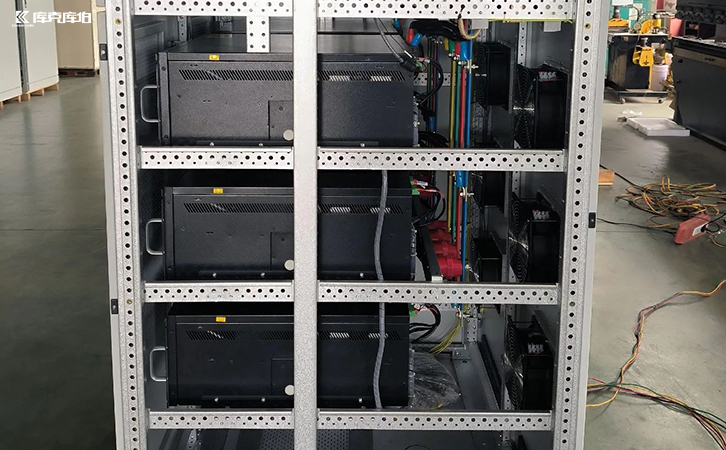

有源濾波器是一種基于功率電子技術的設備，主要用于在電力系統中消除諧波、補償無功功率、改善電能質量。與傳統的無源濾波器不同，有源濾波器采用功率電子器件進行動態調節，通過實時采樣和處理電流波形來生成與諧波相反的補償電流，從而有效地消除電力系統中的諧波。

二、諧波的來源與危害

諧波是指電力系統中電流或電壓的波形與正弦波發生偏差，形成頻率為基頻整數倍的電流或電壓波形。常見的諧波來源包括：變頻器、調速器等非線性負載設備電弧爐、逆變器、電力電子裝置等。

1.諧波的存在可能會引發一系列問題：

1.1設備過熱，縮短使用壽命；

1.2電力系統效率降低；

1.3設備運行不穩定，甚至出現故障；

1.4對通訊設備產生干擾。

三、apf有源濾波器消除的諧波次數

具體來說，apf能夠有效消除以下幾次諧波：

1.低次諧波（3次、5次、7次等）

1.1 3次諧波：通常由三相不平衡負載或變頻器等設備引起，是電力系統中最常見的低次諧波。apf能夠?qū)崟r(shí)補償這些3次諧波，改善電網質量。

1.2 5次諧波：常見于帶有整流器的設備，如交流電動機的驅動系統。apf可以有效消除這些諧波，避免其對設備造成損害。

1.37次及更高次諧波：一些復雜的電力電子設備，如電弧爐、可控硅整流器等，可能會產生7次及更高次的諧波。apf能夠處理這些高次諧波，確保電力系統的穩定性。

2.高次諧波（11次、13次及更高）

高次諧波一般由高頻開關電源、pwm變頻器等設備產生。這些高次諧波雖然幅值較小，但頻率較高，容易在電力系統中引發共振，導致系統效率降低。apf能夠高效地處理這些高次諧波，避免它們對系統造成不利影響。

apf有源濾波器在消除諧波方面展現了出色的性能，特別是在處理低次諧波（如3次、5次、7次）和高次諧波（如11次、13次及以上）方面具有明顯優勢。通過實時動態調節，apf能夠有效提高電力系統的穩定性，減少電能損耗，保護電氣設備的安全運行。
