在工業與民用電力系統中，諧波污染已成為影響電能質量的關鍵因素。針對不同頻次諧波的動態變化，傳統固定濾波裝置往往難以有效應對。在各類諧波治理裝置中，有源電力濾波器（apf）是實現對不同頻次諧波進行自適應處理的主要技術手段。

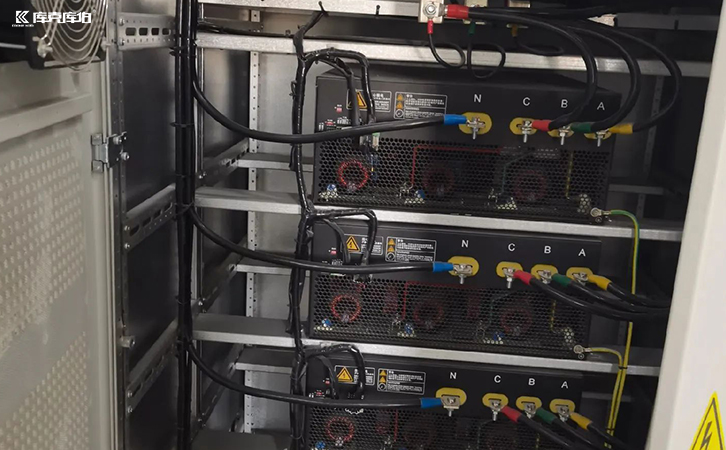

諧波治理裝置

一、有源電力濾波器（apf）的自適應工作機制

1、實時諧波檢測技術

采用瞬時無功功率理論或傅里葉分析等算法，對負載電流進行毫秒級快速分析，準確提取各次諧波分量（包括2-50次及以上諧波）。這種檢測方式不依賴于預設的諧波參數，能夠自動識別諧波頻率和幅值的變化。

2、動態控制策略

基于數字信號處理器（dsp）的控制系統，根據實時檢測結果動態調整補償指令。控制系統通過閉環反饋機制，持續修正補償電流的輸出特性，確保在不同負載條件下均能保持最佳補償效果。

3、全頻段補償能力

有源電力濾波器的電力電子器件（如igbt）工作頻率通常設計在20khz以上，使其能夠覆蓋0-5000hz的諧波頻譜范圍，實現對不同頻次諧波的同步治理。

二、與傳統濾波裝置的對比優勢

-響應速度快：整體響應時間通常小于1ms，能跟蹤諧波的快速變化

-多重諧波治理：可同時治理多次諧波，不受特定諧振頻率限制

-靈活性高：無需根據電網結構改變重新設計參數，自動適應系統阻抗變化

-安全性能強：不會與電網阻抗形成串聯諧振，避免放大特定頻次諧波

三、工程應用中的關鍵技術要求

1、寬頻帶檢測能力：必須具備至少50次諧波的實時分析能力

2、高速開關器件：采用高頻igbt功率模塊，確保補償電流的精確輸出

3、智能控制算法：應用自適應控制、模糊控制等先進算法提升動態性能

4、模塊化設計：支持多模塊并聯運行，適應不同容量需求

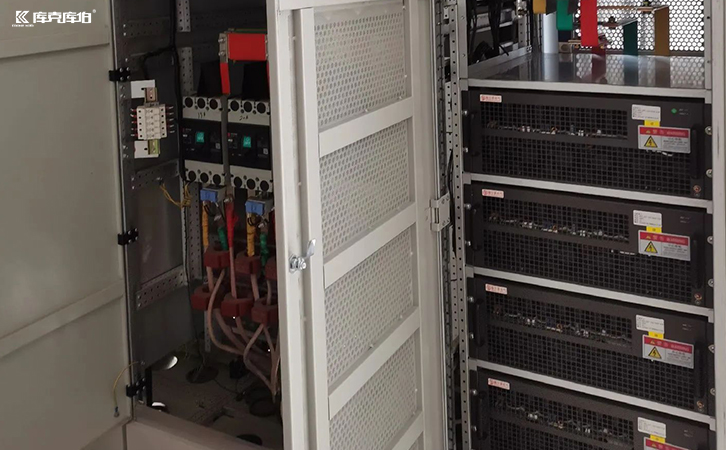

諧波治理裝置

在現有諧波治理裝置中，有源電力濾波器（apf）是具備真正意義上自適應處理不同頻次諧波能力的技術方案。其通過實時檢測、動態控制和全頻段補償的技術組合，實現了對變化諧波的有效治理，為復雜電力系統的諧波抑制提供了最優解決方案。
