無功補償時濾波電抗器的參數選擇

返回列表來源：發布日期：2023-03-02 15:21:53【大中小】

受到諧波問題的影響，工業用戶進行無功補償時，通常會串聯濾波電抗器進行諧波治理。串聯濾波電抗器，可以起到限制合閘涌流、抑制電網諧波的效果，從而避免電力電容器組受到損害，同時可以避免電容器對諧波的放大及諧振問題。

1、為什么要合理選擇電抗率

大多數工業用戶，并不知道如何選擇電抗率。一般情況下，濾波電抗器的電抗率，需要根據現場諧波次數來選擇。如果電抗率選擇不當的話，極有可能引發諧振。例如當系統諧波以3次諧波為主時，選用7%電抗率的電抗器，極可能引起3次諧波的放大和諧振。

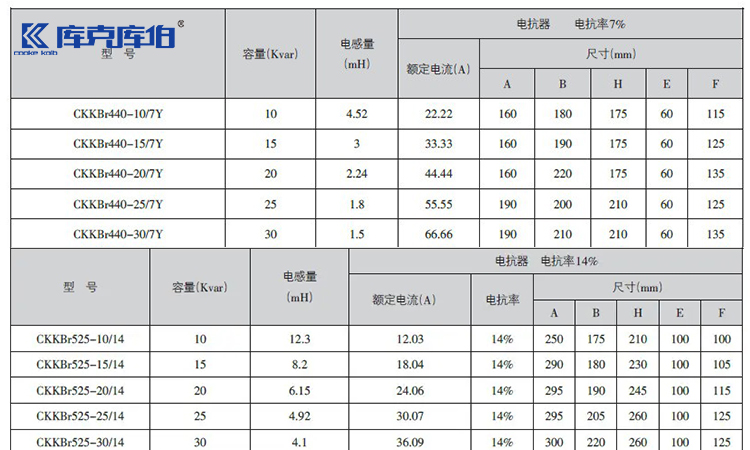

無功補償時濾波電抗器的參數選擇

2、如何合理選擇電抗率

選擇濾波電抗器的電抗率之前，一定要對諧波進行測試。再根據測試結果，選擇合適的電抗率。

①當系統中3次諧波含量超過或接近標準限值時，宜選用14%電抗率的濾波電抗器；

②當系統中5次諧波含量超過或接近標準限值時，宜選用7%電抗率的濾波電抗器；

③當系統以3次諧波、5次諧波為主、且兩者含量均較大時，建議采用14%電抗率濾波電抗器與7%電抗率電抗器混裝的方式；

④當系統以3次、5次為主、且含量均較小時，可不串聯濾波電抗器；

合理選擇電抗率，能有效避免諧波放大及諧振問題。除了濾波電抗器外，工業用戶還可以通過安裝apf有源濾波器的方式治理諧波。如果您需要進行諧波治理的話，可以直接聯系庫克庫伯電氣咨詢。
