無功補償控制器在電容柜中的安裝位置

返回列表來源：發布日期：2024-10-18 16:15:46【大中小】

眾所周知，無功補償控制器在電容補償柜中占據重要作用。其能夠有效控制柜體內安裝的其他電力設備。但一些新項目客戶并不了解其具體應該安裝在電容柜中的哪個位置，所以接下來控制器生產廠商給客戶科普：無功補償控制器的正確安裝位置！

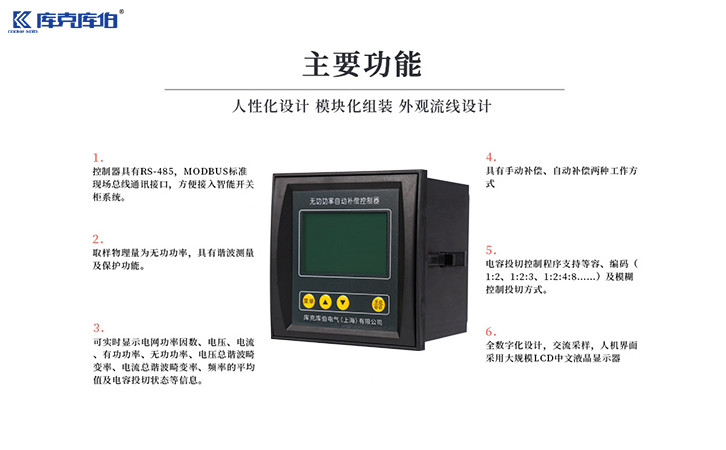

無功補償控制器

一、推薦安裝位置

1、電容柜正面或上部

⑴正面安裝：將控制器面板安裝在電容柜門的正面，方便操作人員觀察和調試。

⑵上部安裝：如果柜門空間不足，可以將控制器安裝在柜體的上部，以減少控制線路的長度。

2、靠近電壓、電流采樣點：控制器需要接收電壓信號和電流互感器（ct）信號，因此盡量將其安裝在距離信號輸入點較近的位置，以減少信號傳輸損耗和干擾。

3、遠離強電元件：避免與接觸器、斷路器等強電設備靠得太近，以免控制器受到電磁干擾。

二、安裝注意事項

1、通風和散熱：確?？刂破髦車凶銐虻目臻g進行散熱，避免溫度過高影響其工作穩定性。

2、固定方式：使用螺釘或卡扣將控制器牢固安裝，避免因振動導致接觸不良。

3、信號線布線規范：電壓信號線和電流信號線應使用屏蔽線，避免與大功率電纜平行走線，減少電磁干擾。

4、操作和監控便利性：確保控制器面板安裝在便于操作的高度，建議在1.2～1.6米之間，方便監控和維護。

5、保護措施：在控制器前端安裝保險絲或斷路器，防止電源異常對控制器造成損壞。

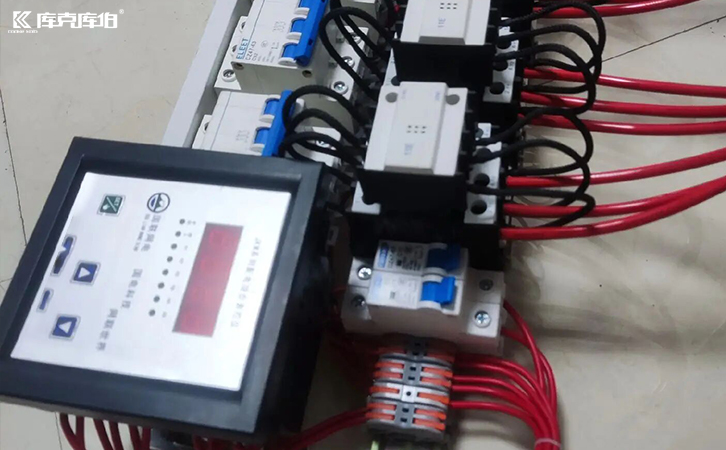

無功補償控制器

無功補償控制器應安裝在電容柜的正面面板或上部區域，確保散熱良好且操作方便，同時減少信號傳輸的干擾。合理布局和規范的布線不僅能提高控制系統的穩定性，還能延長設備的使用壽命。
