無功補償控制器諧波含量值如何測量

返回列表來源：發布日期：2024-08-23 15:10:41【大中小】

無功補償控制器的存在不僅幫助用戶有效提高了電能質量，還能夠幫助用戶更好的控制使用電力系統。但在控制器長久的運行中經常會受到諧波污染的影響，如果想要使控制器擺脫諧波的影響，則需要測量清楚控制器所含的諧波值。

測量無功補償控制器中的諧波含量值可以通過以下步驟實現：

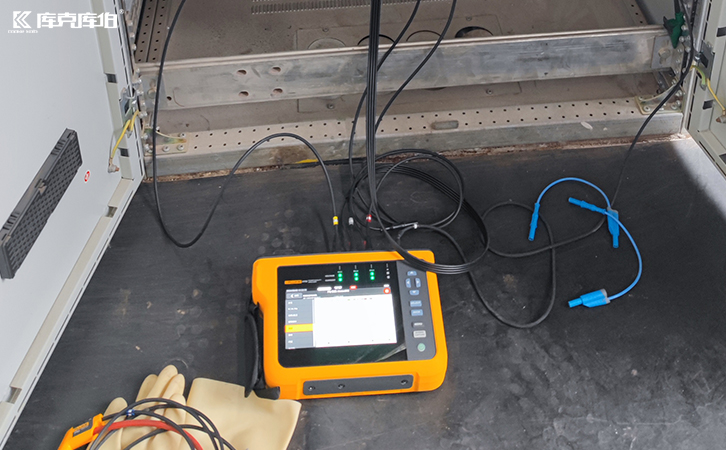

無功補償控制器

一、準備測量設備

1、諧波分析儀或電能質量分析儀：這些設備可以實時測量電網中的電壓和電流，并分析其諧波含量。

2、電壓和電流互感器（如需要）：如果測量的是高壓系統，可能需要使用互感器將電壓和電流降至測量設備可接受的范圍。

二、選擇測量模式

1、在諧波分析儀或電能質量分析儀上，選擇“諧波分析”模式。這通常會顯示電壓和電流的諧波成分，并列出每個諧波的幅值和諧波序數（如3次、5次、7次諧波等）。

三、開始測量

1、啟動測量設備，記錄實時的諧波含量。設備通常會顯示諧波含量的百分比（thd，總諧波畸變）以及每次諧波的具體值。

四、分析測量數據

1、總諧波畸變率：這是反映諧波含量的綜合指標。通常，thd的電流和電壓值都應記錄。

2、各次諧波含量：設備會顯示各次諧波的具體值（如3次諧波、5次諧波等）。這些數據可以用來評估具體的諧波對系統的影響。

五、評估測量結果

1、根據相關標準（如iec 61000-3-2、ieee 519等），評估測量結果是否在允許的范圍內。

2、如果測量的諧波含量超標，可能需要采取措施，例如增加濾波器或調整補償設備的配置。

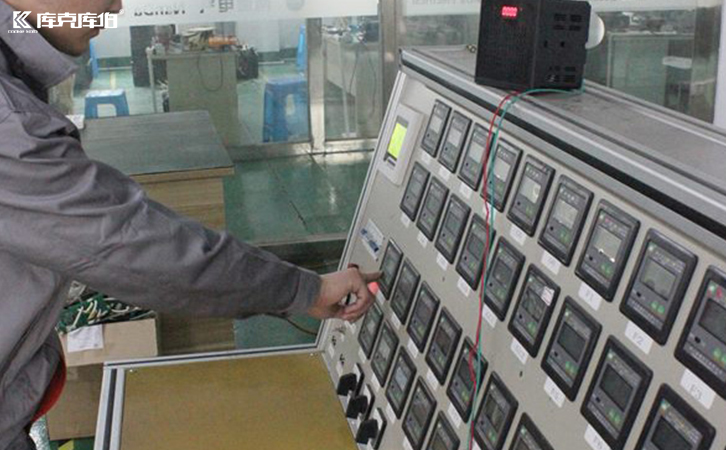

無功補償控制器

通過上述步驟，您可以準確地測量無功補償控制器中的諧波含量，并根據測量結果進行必要的調整和優化。
