無功補償電容器空開跳閘怎么回事

返回列表來源：發布日期：2025-10-28 15:37:10【大中小】

無功補償電容器在大功率設備或變壓器的運行中，用于提高功率因數，減少無功損耗，保證電能質量。然而，有時電容器的空開（即空氣開關）會出現跳閘現象，這給電力系統的穩定運行帶來不小的困擾。那么，為什么會出現無功補償電容器空開跳閘的情況？

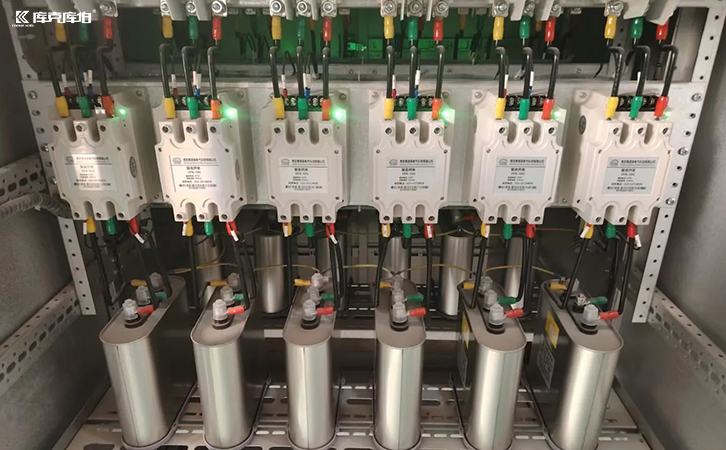

無功補償電容器

一、什么是空開跳閘？

空開跳閘指的是空氣開關在過載、短路或其他異常情況下自動切斷電路的保護性動作?？諝忾_關的跳閘是保護電力系統和電氣設備的一種有效方式，但頻繁跳閘則表明系統可能存在一些問題。

二、無功補償電容器空開跳閘的原因

1.電容器過載或電流過大

電容器的容量是有限的，若電容器所在的無功補償系統需要補償的無功功率過大，電容器的工作電流就可能超出其額定值。此時，電容器的工作電流大于設計負荷，空開為了保護電容器及電路，將自動跳閘。

2.電容器接入時產生的短時沖擊電流

當電容器投入電網時，特別是在沒有合適的限制電流措施時，可能會出現瞬時的高沖擊電流。這種電流如果超過空開設定的保護值，空開就會立即跳閘。

3.電壓波動或過電壓

電力系統中的電壓波動或過電壓，尤其在電力系統切換、設備啟停、雷擊等情況下，可能導致電容器瞬間承受過高的電壓。如果電容器無法承受過高的電壓，空開就會跳閘保護。

三、如何解決無功補償電容器空開跳閘問題？

1.合理選擇電容器和空開

確保電容器和空開的規格匹配，根據電網的實際功率因數和無功功率需求選擇合適的電容器。同時，空開應具備足夠的額定電流和過載保護能力，并保證與電容器的額定功率相符。

2. 使用限流裝置

為了減少電容器投入時的沖擊電流，可以在電容器的投入電路中增加限流裝置，如限流電阻、軟啟動裝置等，減少電流沖擊，避免過電流跳閘。

3. 安裝諧波濾波裝置

如果電網中存在嚴重的諧波干擾，應考慮安裝諧波濾波器，降低諧波對電容器的影響。濾波器可以有效隔離諧波，避免電容器因諧波共振而產生過載。

無功補償電容器

無功補償電容器的空開跳閘問題在電力系統中并不罕見，但如果能夠及時識別跳閘原因并采取相應的解決措施，可以有效避免這種問題的發生。
