如何選擇合適的三相濾波電抗器型號

返回列表來源：發布日期：2024-07-30 16:14:50【大中小】

濾波電抗器相信很多用戶都不陌生，我們常用的電抗器基本分為單相和三相。它們不僅用于抑制諧波，還能提高系統的穩定性與效率。然而，對于需求三相電抗器的用戶來說，市場上各種型號的三相濾波電抗器使該如何選擇？

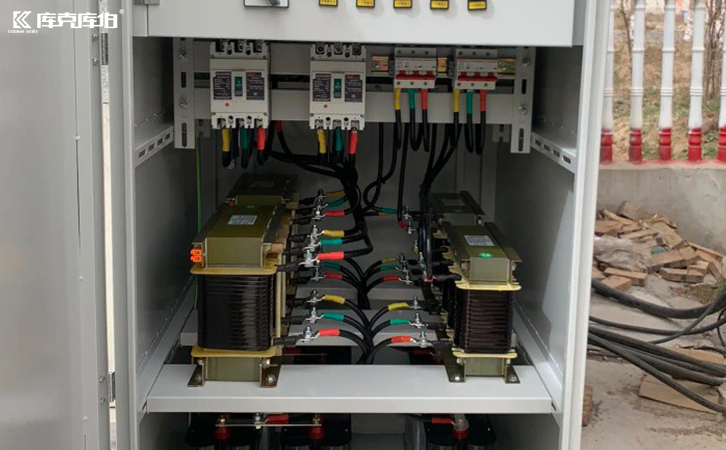

三相濾波電抗器

一、選擇三相濾波電抗器型號的根據：

1、電壓等級：確定電抗器將要工作的電壓等級（如380v、400v、660v等）。電抗器的絕緣和耐壓等級必須與系統的電壓等級相匹配。

2、電抗率（阻抗率）：電抗率通常以百分比表示，如4%、6%、7%等。選擇合適的電抗率需要考慮系統的諧波水平和電容器組的容量。較高的電抗率可以更好地濾除諧波，但會增加電抗器的尺寸和損耗。

3、電流容量：根據電容器組的容量和系統電流，選擇適當電流容量的電抗器。電抗器必須能夠承受系統中可能出現的最大電流。

4、諧波等級：根據系統中存在的諧波次數（如5次諧波、7次諧波等），選擇適合的電抗器型號。不同型號的電抗器對不同次數的諧波有不同的濾波效果。

5、環境條件：考慮工作環境的溫度、濕度、海拔等因素，確保電抗器能夠在這些條件下正常工作。

二、具體選擇步驟

1、計算電容器組的容量：根據負載需求和系統功率因數要求，確定電容器組的容量。

2、選擇電抗率：根據系統諧波水平，選擇合適的電抗率。一般情況下，4%適用于5次諧波濾波，6%適用于3次和5次諧波濾波，7%適用于3次、5次和7次諧波濾波。

3、確定電抗器的電流容量：根據電容器組的容量和系統電壓，計算電抗器需要承受的電流。

4、與制造商或技術專家咨詢：在最終選擇之前，可以與制造商或技術專家溝通，以確保選擇的電抗器完全滿足系統需求。

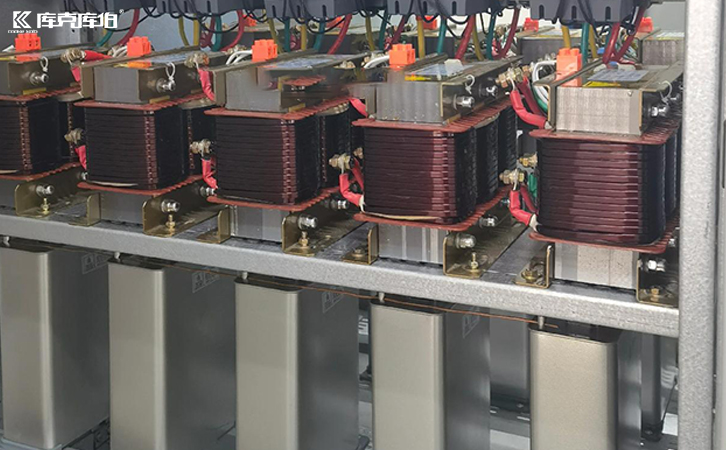

三相濾波電抗器

選擇合適的三相濾波電抗器型號是確保電力系統高效穩定運行的關鍵步驟。通過對系統電壓、功率、諧波特性、過載能力等多方面進行仔細考量，并結合市場調研數據，能夠選出最適合的產品。
