零序電流產生的原因以及治理設備的選用

返回列表來源：發布日期：2025-09-05 16:54:40【大中小】

在電力系統中，零序電流是一個重要且常見的現象。過大的零序電流會導致變壓器和線路額外發熱、電能質量下降、保護裝置誤動或拒動，甚至引發安全事故。因此，深入理解其產生原因并正確選用治理設備，對保障電網安全、穩定、高效運行至關重要。

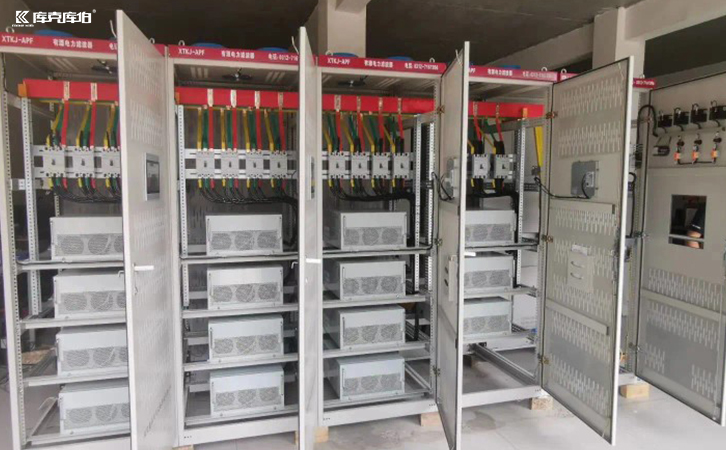

零序電流治理設備

一、零序電流的產生原因

1、線路參數不對稱：架空線路的排列不完全對稱、電纜的制造或敷設偏差，會導致三相線路的對地電容不完全相等，從而產生零序電流。

2、變壓器勵磁電流：變壓器的勵磁電流本身就含有少量的三次諧波分量，這些分量在中性點上疊加后會形成零序電流。

3、設備老化或故障：例如，電纜絕緣老化導致對地泄漏電流增大，或發生單相接地故障時，會產生非常大的零序電流（這是保護裝置需要動作切除故障的信號）。

4、單相負荷的大量使用：在低壓配電系統中，照明、空調、電腦、充電樁等大量負載都是單相接入的。如果三相上的單相負載分配不均，就會導致三相電流不平衡，從而產生零序電流。

二、治理設備的選用

1、零序電流濾波器

工作原理：通常由一個或多個電抗器組成，串聯在相線和中性線中。它對工頻（50hz）電流阻抗很小，但對高頻的零序諧波電流（如150hz, 250hz）呈現高阻抗，從而阻止這些諧波電流流向變壓器和上游電網，將其限制在負載側本地。

2、有源電力濾波器（apf - active power filter）

工作原理：實時檢測負載電流中的諧波和無功分量（包括零序分量），然后通過電力電子變流器生成一個與這些有害電流大小相等、方向相反的補償電流注入系統，從而將其抵消。現代apf普遍具備同時補償諧波（2-25次及以上）、無功和不平衡電流的功能。

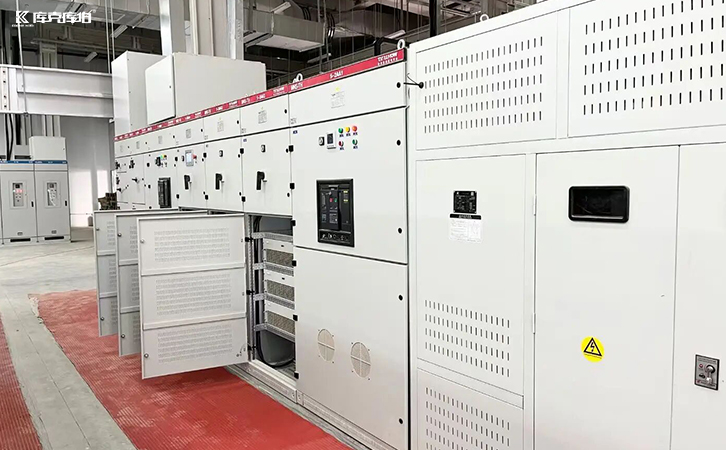

有源電力濾波器

總之，治理零序電流需“對癥下藥”，通過科學的測量和分析，選擇最經濟高效的治理方案，才能確保電力系統的安全穩定運行。

SVG靜止無功發生器
APF有源濾波器

庫克庫伯CKKB有源濾波器的基本原理就是使用實時動態補償，采用CT采集負載產生的電流型號，通過內部的檢測電流分離出其中的諧波部分，然后通過PWM信號發送給內部IGBT功率變換器產生與諧波大小相等相位相反的補償電流，實現濾波功能。
電熱電容器

庫克庫伯電氣廠商的電熱電容器主要用于中頻感應加熱電氣系統中,提高功率因素或改善回路特性。電熱電容器主要由芯子和箱殼組成,其間充滿優質的浸漬劑,芯子焊有冷卻水管供電容器冷卻用。
高壓電抗器
直流濾波電容器

庫克庫伯電氣直流濾波電容器適用于交流進線電壓380-1250V,中間直流電壓 2kV以下,大功率串聯諧振感應加熱電源的直流母線旁路諧波大電流和直流電壓支撐。產品性能符合GB/T17702.1-1999及IEC61071-1（1991）標準。
