靜止無功發生器SVG容量選擇依據

返回列表來源：發布日期：2025-05-30 16:14:31【大中小】

在電力系統中無功功率補償至關重要。靜止無功發生器（svg）作為一種有效的無功功率補償裝置，被廣泛應用于各類電力系統中。在選擇svg的容量時，需要綜合考慮多種因素，以確保系統的穩定性和經濟性。

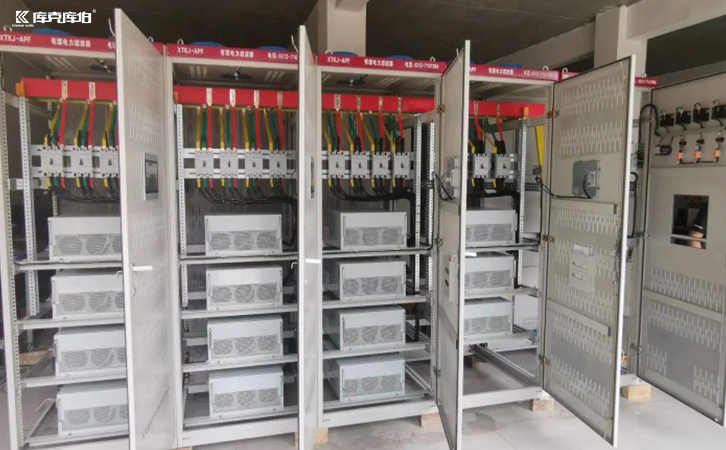

靜止無功發生器

1.svg容量選擇的必要性

選擇合適的svg容量不僅能滿足電力系統的需求，還能避免資金和資源的浪費。過小的svg容量可能導致無功功率補償不足，無法保證系統的穩定性；而過大的svg容量則會造成不必要的投資負擔。因此，科學合理的容量選擇是確保電力系統高效安全運行的重要前提。

2.svg容量選擇的依據

2.1系統的無功功率需求

評估整個電力系統的無功功率需求是選擇svg容量的第一步。這一需求通常與負載類型、負載特性及其變化規律密切相關。常見的負載類型有：

-感性負載：電動機、變壓器等，通常需要提供正無功功率以抵消感性功率損耗。

-容性負載：電容器組等，可能需要補償負無功功率。

可以通過專業的電力系統分析軟件進行無功功率需求的評估，以獲得精準的數據支持。

2.2系統工作條件

電力系統的工作條件對svg的容量選擇也有重要影響，包括：

-負載波動范圍：在負載變化的最大范圍內，svg需要能夠提供足夠的無功功率補償，以確保電壓穩定。

-系統電壓水平：svg的輸出能力與系統電壓水平相關。在需要高電壓提供無功功率時，svg的容量也要相應增加。

-環境條件：核心組件如igbt的溫度、濕度等不適宜環境條件可能影響svg的性能。

3.額定容量的選擇

選擇額定容量時應考慮以下因素：

3.1冗余設計：為確保svg在緊急情況下的穩定運行，建議在設計儲備一定的冗余容量。

3.2成長性：考慮到系統未來的擴展需求，適當增加svg的額定容量，以便未來負載增加時可減少投資和設備替換的頻率。

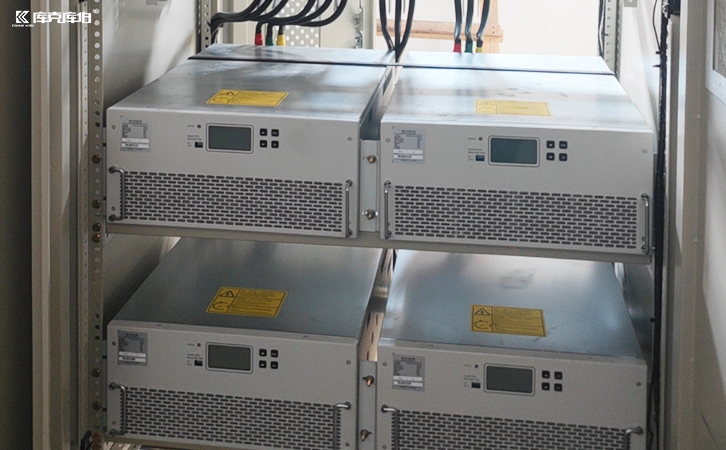

靜止無功發生器

對于電力系統而言，靜止無功發生器（svg）作為一種高效的無功補償設備，其容量選擇顯得特別重要。通過對無功功率需求、系統工作條件、額定容量的選擇，法規標準的遵循以及經濟性分析等多方面因素的綜合考慮，可以確保選擇出最適合的svg容量。
