干式濾波電抗器諧振頻率是多少正常

返回列表來源：發布日期：2025-07-07 16:24:18【大中小】

干式濾波電抗器作為諧波治理系統的核心組件，其諧振頻率的合理性直接決定了濾波效果和設備安全性。不同類型的電抗器針對特定諧波設計，具有差異化的頻率特性。那么，干式濾波電抗器諧振頻率是多少正常？

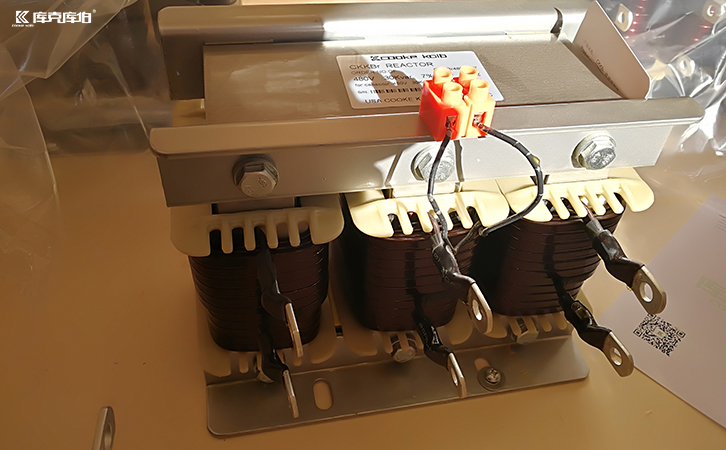

干式濾波電抗器

一、諧振頻率的典型設計范圍

1、調諧電抗器：

-5次諧波濾波：諧振頻率設計在240-260hz（額定頻率50hz系統）

-7次諧波濾波：諧振頻率設計在340-360hz

-高通濾波：諧振頻率通常＞1000hz

2、失諧電抗器：

-抗諧波型：諧振頻率控制在180-210hz范圍

-標準型：諧振頻率一般＜150hz

二、頻率偏差允許值

1、iec 60289標準要求：

-額定電感量偏差：±3%（特殊要求可±1%）

-諧振頻率偏差：±5%以內為合格

2、工程實踐標準：

-調諧支路頻率偏移應＜2%

-失諧電抗器頻率偏移可放寬至7%

三、影響諧振頻率的關鍵因素

1、材料特性：

-磁芯材料：納米晶磁芯比硅鋼片頻率穩定性提升30%

-繞組結構：多層分段繞制可使頻率波動減少15%

2、溫度效應：

-溫度每升高10℃，諧振頻率漂移約0.3-0.5%

-高溫型設計（h級）頻率穩定性優于標準型

3、老化影響：

-運行10年后，典型頻率偏移可達初始值的3-8%

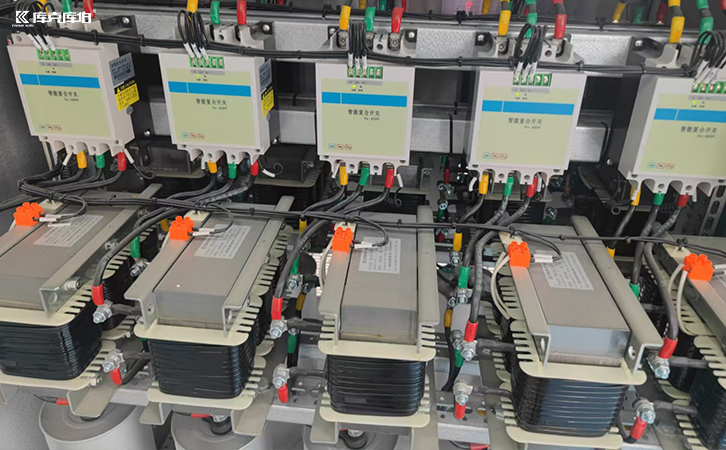

低壓電抗器

干式濾波電抗器的諧振頻率管理是保證諧波治理系統長期有效的關鍵技術環節。隨著在線監測技術的發展，新型智能電抗器已能實時跟蹤頻率特性變化，并通過自調整機構維持最佳濾波狀態。建議用戶建立頻率特性定期檢測制度，結合紅外熱像分析等手段進行狀態評估。
