低壓APF有源濾波器動態抑制諧波的效果

返回列表來源：發布日期：2025-05-26 16:15:22【大中小】

低壓apf有源電力濾波器在動態抑制諧波方面效果顯著，尤其在非線性負載頻繁變化的應用場景中。下面是對其動態抑制諧波效果的詳細說明：

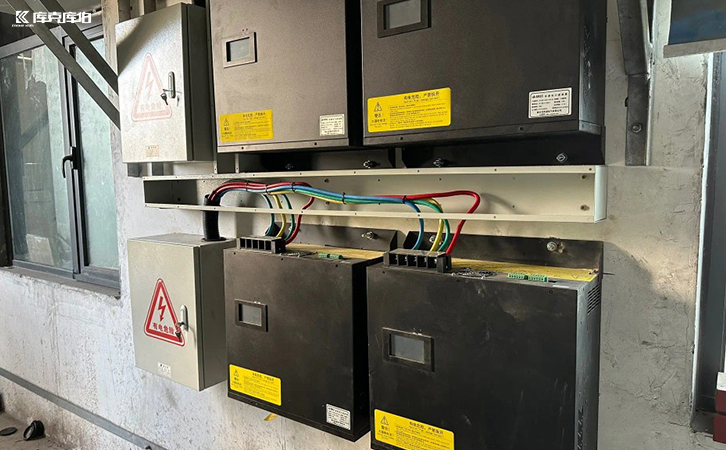

apf有源濾波器

一、動態諧波抑制效果優勢

1、實時響應速度快

①apf通常采用dsp（數字信號處理器）+fpga等高速控制技術，能以幾十微秒到幾百微秒的時間識別并補償諧波。

②適用于電焊機、變頻器、電梯、軋機等負載變化快、諧波成分頻繁變化的系統。

2、寬頻帶抑制能力

①能有效濾除從第3次到第50次甚至更高次的諧波電流。

②動態追蹤電網諧波變化，持續調整補償輸出，實現對高頻諧波的實時抑制。

3、諧波抑制率高

①對總諧波畸變率的抑制率通常可達到70%~95%。

②可將thdi從20%降低至5%以下，達到國家電能質量標準（如gb/t 14549-93）的要求。

二、實際應用中的效果

1、鋼鐵廠變頻設備系統

原thdi：28%，安裝apf后下降至4.8%，動態跟蹤變頻器啟停導致的諧波波動，確保穩定運行。

2、數據中心ups系統

高頻次諧波為主，波動頻繁，apf實現快速跟蹤，防止諧波對精密設備影響。

三、注意事項

1、容量選擇：apf容量應略大于負載最大諧波電流總量，一般建議選型為1.2~1.5倍諧波電流基準。

2、安裝位置：通常安裝在非線性負載集中接入點或母線上，效果更佳。

3、維護與調試：需定期檢查控制系統與電流互感器精度，確保補償精準。

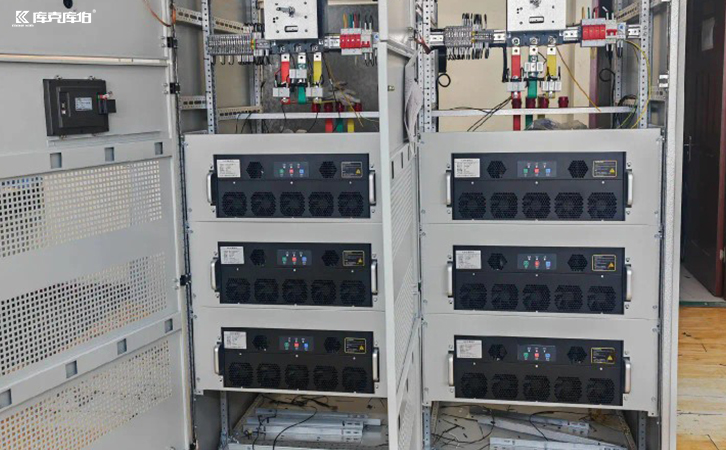

動態諧波抑制器

綜上所述，低壓apf有源濾波器在諧波的動態抑制領域效果是顯而易見的，并且也是目前配電環境主流的諧波抑制方案。
