電力電容器組遇到合閘涌流的原因及解決措施

返回列表來源：發布日期：2025-10-16 16:40:30【大中小】

在電力電容器組的投切操作中，合閘涌流是一個常見且需要重點控制的暫態現象。過大的涌流會對斷路器、電容器以及相關電氣設備造成沖擊，影響其電氣壽命和系統穩定性。因此，深入理解其成因并采取有效的抑制措施至關重要。

一、合閘涌流產生的原因

1、電容器的物理特性：電容器是一種儲能元件，其兩端電壓不能突變。在合閘瞬間，電容器上的初始電壓為零（或為殘余電壓）。當斷路器觸點閉合時，電網電壓突然施加在電容器上，為了建立與電源電壓平衡的電場，電源必須瞬間向電容器“傾倒”大量電荷，從而產生一個極大的充電電流。

2、系統電感的存在：任何電網都存在內阻和內電感，包括變壓器漏感、母線電感等。這些電感（l）與電容器（c）共同構成了一個串聯的lc回路。

3、lc回路的暫態振蕩：在合閘瞬間，系統電壓通過系統電感對電容器充電。這個lc回路會產生一個高頻衰減振蕩的暫態電流，其頻率遠高于工頻（50hz）。

4、倍率涌流：當系統中已有一組或多組電容器在運行，此時再投入另一組電容器時，情況更為嚴重。運行的電容器組會通過系統電感向新投入的電容器組放電。

二、解決合閘涌流的措施

1、串聯電抗器（最常用、最有效的措施）

效果：根據涌流頻率公式 f = 1 / (2π√(lc))，增大l值可以顯著降低暫態振蕩的頻率，同時增大回路的暫態阻抗，從而將涌流的幅值和頻率都限制在設備可承受的范圍內。此外，該電抗器還能起到抑制特定次數諧波（如5次、7次）的作用。

2、采用選相投切開關（同步開關）

效果：實現電壓“零差”投切，可以從根本上避免電壓突變，從而最大限度地減小甚至消除暫態充電電流和涌流。這是一種高精度、高性能的解決方案。

3、避免并聯電容器組的同時投切

效果：這可以有效避免多組電容器之間因相互充放電而產生的“倍率涌流”。

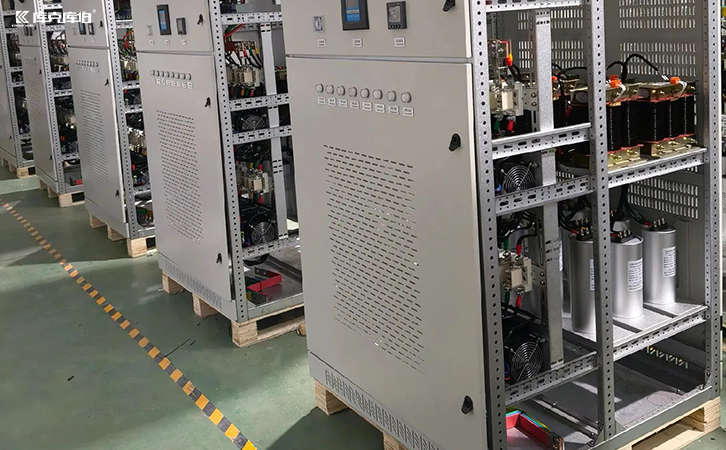

電力電容器組

電力電容器組合閘涌流是由其儲能元件的物理本質與電網阻抗共同決定的暫態現象。解決此問題的核心思路在于增加回路電感以降低振蕩頻率和幅值，或通過精確控制合閘相位以避免電壓突變。其中，串聯電抗器是應用最廣泛、經濟有效的措施，而選相投切開關則代表了更先進的發展方向。
