低壓電力電容器安裝間距規范

返回列表來源：發布日期：2025-03-20 16:16:34【大中小】

低壓電力電容器是電力系統中用于無功補償的重要設備，能夠有效提高功率因數、降低線路損耗并穩定電網電壓。然而，低壓電力電容器的安裝間距直接影響其散熱性能、運行安全性和維護便利性。為了確保低壓電力電容器的正常運行，必須遵循嚴格的安裝間距規范。

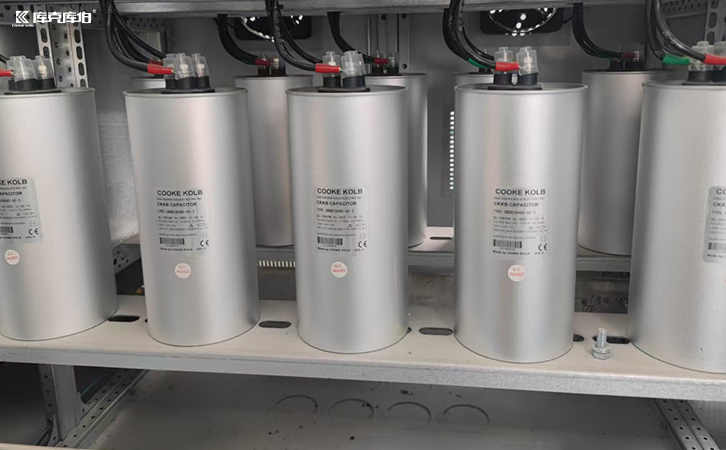

低壓電力電容器

一、低壓電力電容器安裝間距的重要性

低壓電力電容器的安裝間距對其運行效果和安全性有重要影響，主要體現在以下幾個方面：

1、散熱性能：合理的安裝間距能夠保證空氣流通，避免因散熱不良導致設備過熱。

2、運行安全：足夠的安裝間距能夠防止設備之間的電氣干擾和機械碰撞，確保運行安全。

3、維護便利：適當的安裝間距能夠為運維人員提供足夠的操作空間，便于日常維護和檢修。

二、低壓電力電容器安裝間距規范

低壓電力電容器的安裝間距需根據設備類型、容量和安裝環境合理確定，通常遵循以下規范：

1、水平間距

小型電容器：對于容量較小的低壓電力電容器（如10 kvar以下），水平間距應不小于50 mm。

中型電容器：對于容量中等的低壓電力電容器（如10-50 kvar），水平間距應不小于100 mm。

大型電容器：對于容量較大的低壓電力電容器（如50 kvar以上），水平間距應不小于150 mm。

2、垂直間距

垂直間距是指低壓電力電容器之間的垂直距離，通常需滿足以下要求：

單層安裝：對于單層安裝的低壓電力電容器，垂直間距應不小于50 mm。

多層安裝：對于多層安裝的低壓電力電容器，垂直間距應不小于100 mm，以確保散熱和維護空間。

3、與其它設備間距

低壓電力電容器與其它設備（如開關柜、變壓器等）之間的間距需滿足以下要求：

電氣安全：與其它設備的間距應不小于300 mm，以防止電氣干擾和電弧危險。

散熱要求：與其它設備的間距應不小于200 mm，以保證散熱效果。

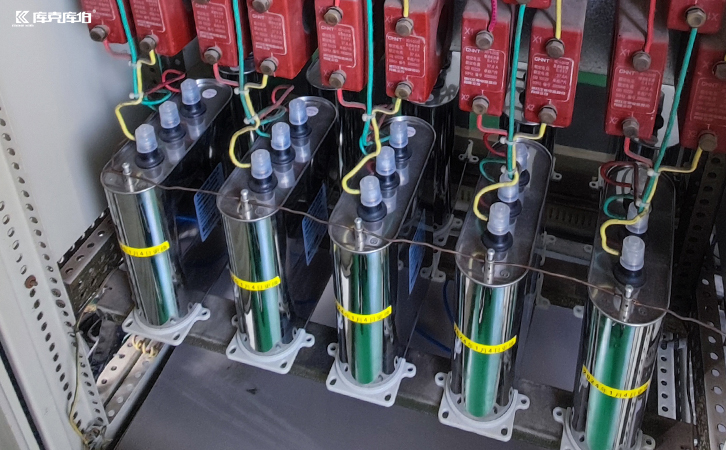

低壓電力電容器

低壓電力電容器的安裝間距規范是確保其正常運行和安全性的重要依據。通過合理確定水平間距、垂直間距、與墻壁間距和與其它設備間距，可以有效提高低壓電力電容器的散熱性能、運行安全性和維護便利性。
